对夹式蝶阀和法兰式蝶阀是工业管道系统中常见的两种蝶阀类型，它们在结构、安装方式和应用场景上存在显著差异。以下是两者的具体区别：

1. 结构特点

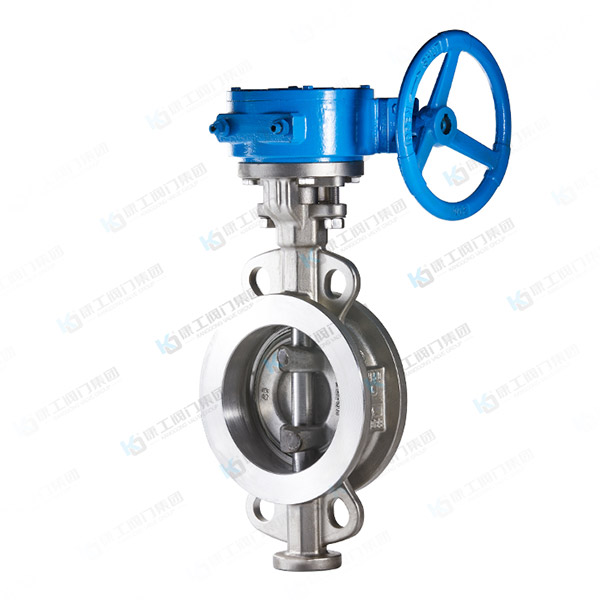

对夹式蝶阀：

阀体两侧无法兰，通常只有几个导向螺栓孔。

结构简单、体积小、重量轻，由少数零件组成，如阀体、阀杆、蝶板和阀座。

密封方式：通常采用弹性密封，密封圈可镶嵌在阀体上或附着在蝶板周边。

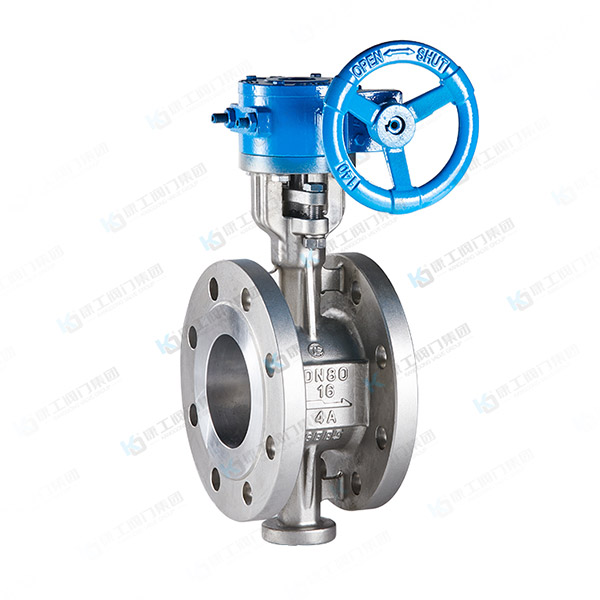

法兰式蝶阀：

阀体两侧带有法兰，通过螺栓与管道法兰连接。

结构相对复杂，但密封性能更可靠。

密封方式：采用复合阀座（如聚四氟乙烯和合成橡胶），确保良好密封。

2. 安装方式

对夹式蝶阀：

安装方式：用双头螺栓将阀门夹在两个管道法兰之间。

优点：安装方便，适合空间有限的场合。

缺点：拆卸时可能影响管道另一端，因为一个密封面出问题，两个密封面都需拆卸。

法兰式蝶阀：

安装方式：通过法兰与管道连接，螺栓紧固。

优点：密封可靠，拆卸时不会影响管道另一端。

缺点：安装相对复杂，需要更多空间和螺栓。

3. 应用场景

对夹式蝶阀：

适用场景：石油化工、电力、冶金等行业的管道系统，建筑给排水系统。

特点：适合中小口径管道，易于安装和维护，成本较低。

法兰式蝶阀：

适用场景：水厂、电厂、钢厂等系统供排水中的设备，对密封性能要求较高的场合。

特点：适合较大口径管道，密封性能更可靠，但成本较高。

4. 优缺点对比

对夹式蝶阀：

优点：结构简单、安装方便、造价低。

缺点：密封性能可能不如法兰式蝶阀，拆卸时可能影响管道另一端。

法兰式蝶阀：

优点：密封性能可靠、适用于较大口径管道。

缺点：结构复杂、安装相对麻烦、造价较高。

5. 密封性能

对夹式蝶阀：

密封性能依赖弹性密封圈，适用于一般介质和压力。

法兰式蝶阀：

采用复合阀座，密封性能更可靠，适用于高压和腐蚀性介质。

总结

对夹式蝶阀和法兰式蝶阀的主要区别在于结构、安装方式和应用场景。对夹式蝶阀结构简单、安装方便，适合中小口径管道；法兰式蝶阀密封性能更可靠，适合较大口径和对密封要求高的场合。选择时，需根据具体工况、介质和压力等因素综合考虑。
